由漁機所張林等人發明的“一種真空射流制冷裝置”2011年已獲得國家發明專利授權，專利授權號：ZL200910208185.4

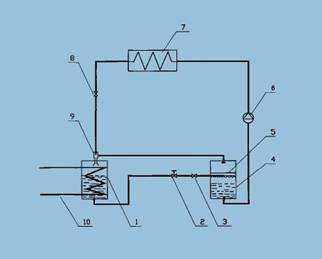

本發明涉及噴射式制冷的一種結構。該制冷裝置系統液態制冷劑從高壓罐(1)經流量調節閥(2)和節流閥(3)后進入低壓罐(4)，經節流降壓后的液態制冷劑并在低壓罐(4)內噴淋霧化，霧化的制冷劑在低壓環境下部分氣化吸取另一部分制冷劑的熱量，得到低溫液態制冷劑。其中氣化后氣態制冷劑經氣液分離膜(5)過濾后被射流泵(9)引射至高壓罐(1)放熱冷凝，得到的低溫液態制冷劑經循環泵(6)進入熱交換器(7)，制冷劑換熱溫升后再經單向截止閥(8)和射流泵(9)進入高壓罐(1)冷凝；該裝置體積緊湊，除水以外，還可采用其它各種介質作為制冷劑，效率更高，也可采用零污染的環保介質作為制冷劑。工作可靠，壽命長，維護簡單，可實現無級能量調節。
